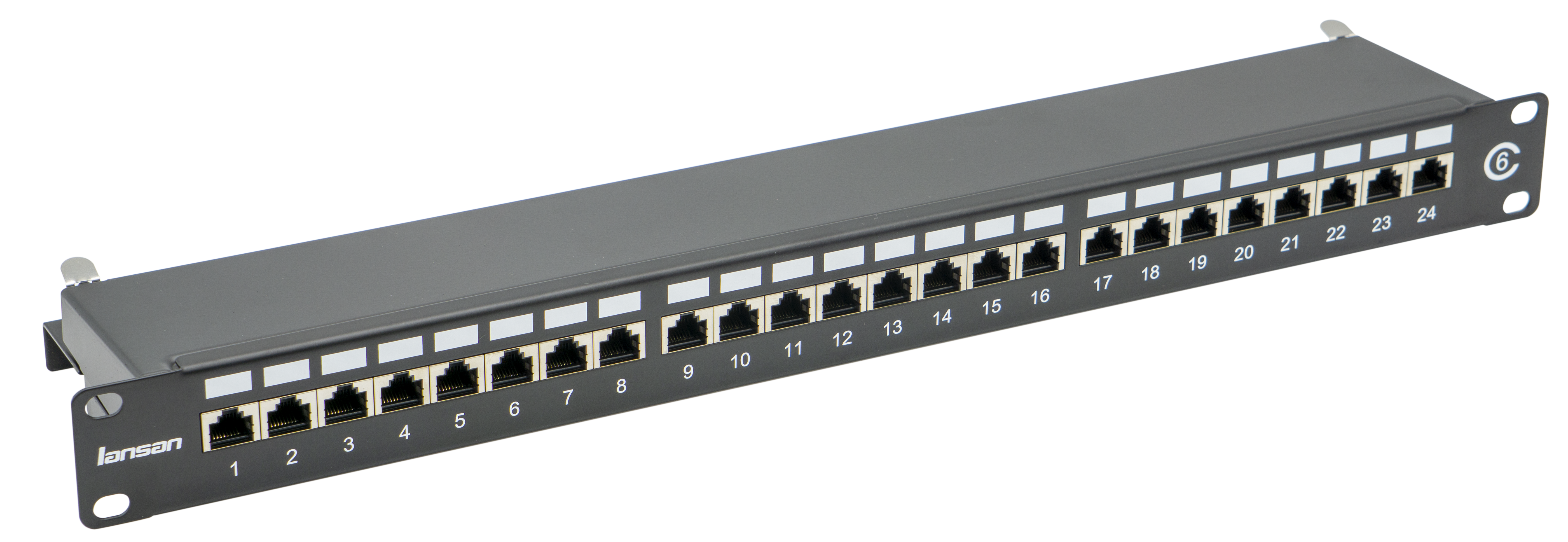

六類屏蔽配線架

產品特征

配線架正反面有端口標識，方便施工及維護管理

24 端口 1U 快捷式配線架，兼容 T568A 和 T568B 兩種打線方式

整體屏蔽外罩，使配線架 360 度全屏蔽，有效防止外部電磁干擾

標準 19 英寸安裝，適用范圍廣，安裝、維護、擴容簡便快捷

標準：傳輸性能參數滿足 ISO/IEC 11801 E 類標準和 TIA/EIA 568.2-D 六類標準；性能指標優

于現行六類線纜 250MHz，支持 1G Base-T, 622M ATM 等高帶寬應用

直流電阻：≤300mΩ

接觸電阻：≤20mΩ

耐壓強度 1000V(AC750V)1 分鐘無擊穿和飛弧

絕緣電阻≥500MΩ

金針：磷青銅、50μ鍍金

IDC 端子：磷青銅、整體鍍鎳，卡接 22-24AWG 導體

插頭與插座的插合次數≥750

導線端接次數≥250

工作溫度：-10℃～ 60℃

應用

結構化布線的數據傳輸電纜，傳輸語音、數據、視頻圖像及多媒體信號

電磁環境復雜、強干擾場所（如：雷達站、大型配電機房、醫院放射科、大型工廠及廠礦企業等）

高保密單位（如：政府機關、政法行政、公安、武警、邊防、軍隊及其它保密單位）

尤其適合所有 E 級鏈路和 Cat.6 的應用

IEEE802.3（10Base-T 10M 以太網）

IEEE802.3U（100Base-TX 100M 以太網）

IEEE802.3ab（1000Base-T 1000M 以太網）

ATM 155Mbit/s 或 ATM622 或更高應用

支持所有針對 6 類或反向兼容的低級別布線系統設計應用
