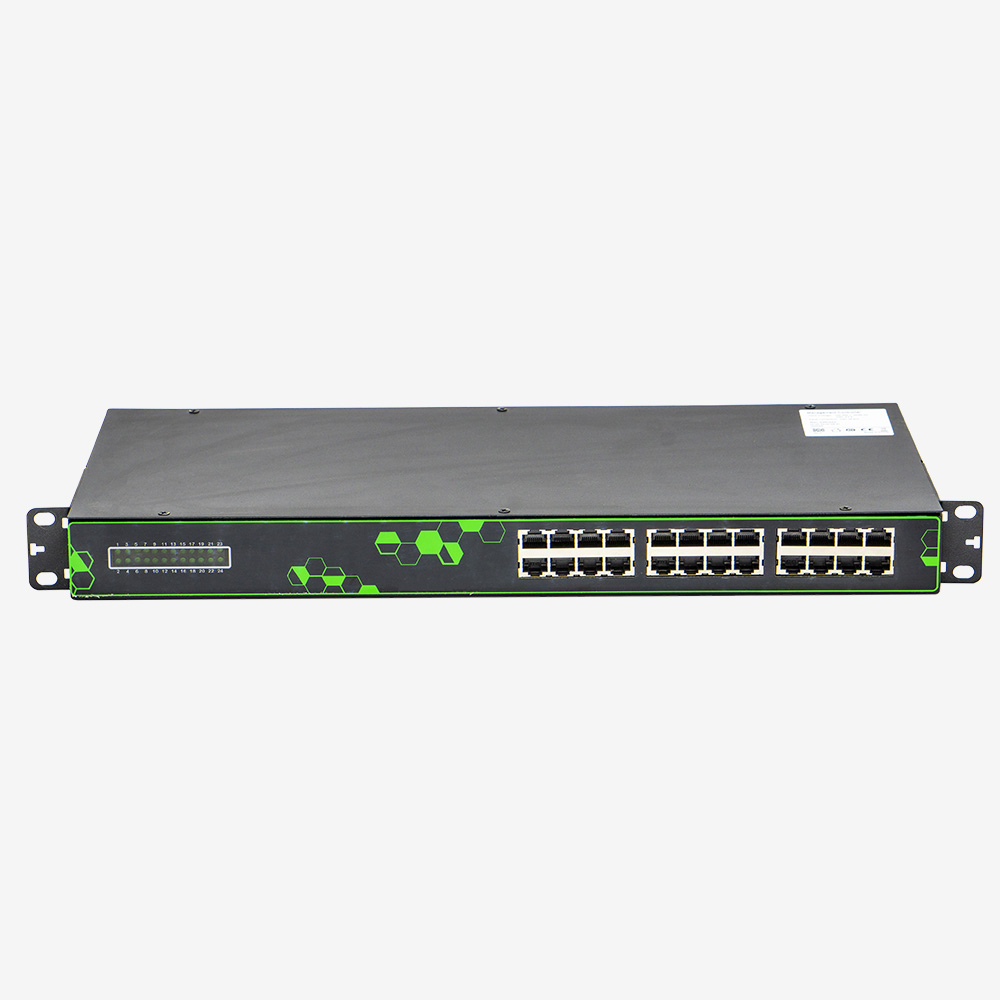

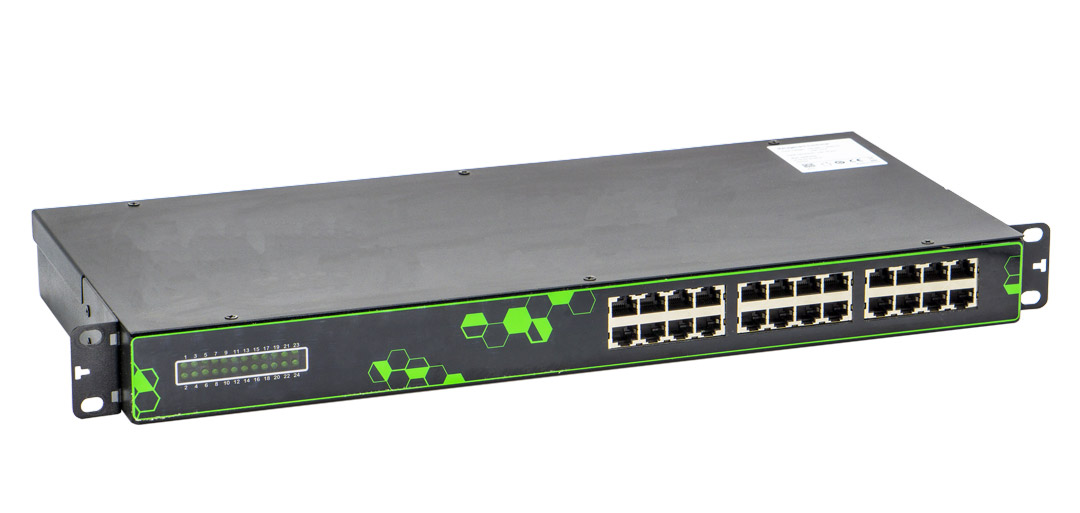

產品特征
網絡控制器,最大支持 24 條電子配線架,可以提供以太網連接支持更多的電子配線架;
標準 19“機柜安裝,高度 1RU;
背板接口:10/100Mbps 以太網接口一個,AC 電源接口;
正面接口:24 個標準 RJ45 型控制接口,通過 RJ45 跳線與電子配線架連接;
執行管理員發來的工單;
定時掃描端口并把結果返還給管理軟件;
支持以太網方式組網;
帶有 24 個 LED 指示燈,可實時監測每條電子配線架的連接狀態;
工作電源:100~220V,50~60Hz;
兼容端口型單配線架管理模式和鏈路型雙配線架兩種管理模式;
常規跳線或一端雙探針二端 LED 指示燈即可實現端口型單配線架管理;
二端單探針或二端帶雙探針和 LED 指示燈可實現鏈路型雙配線架管理。
應用
在網絡中傳輸數字和模擬的語音,數據和視頻信號
適用于管理間、設備間子系統應用
尤其適用于大型數據中心或者機房網絡設備之間連接
需要實時監控端口信息的項目

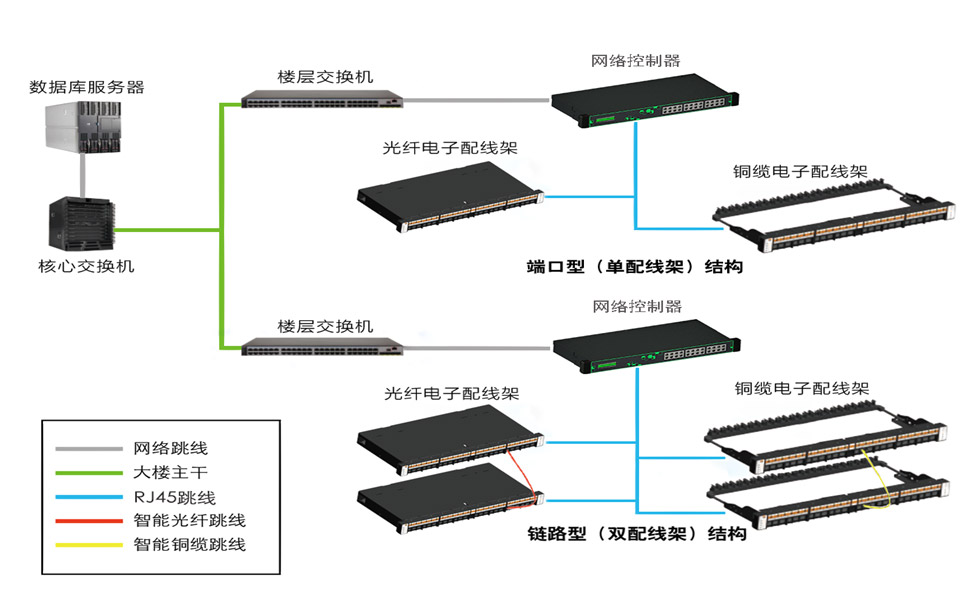

電子配線架鏈接拓撲示意圖
