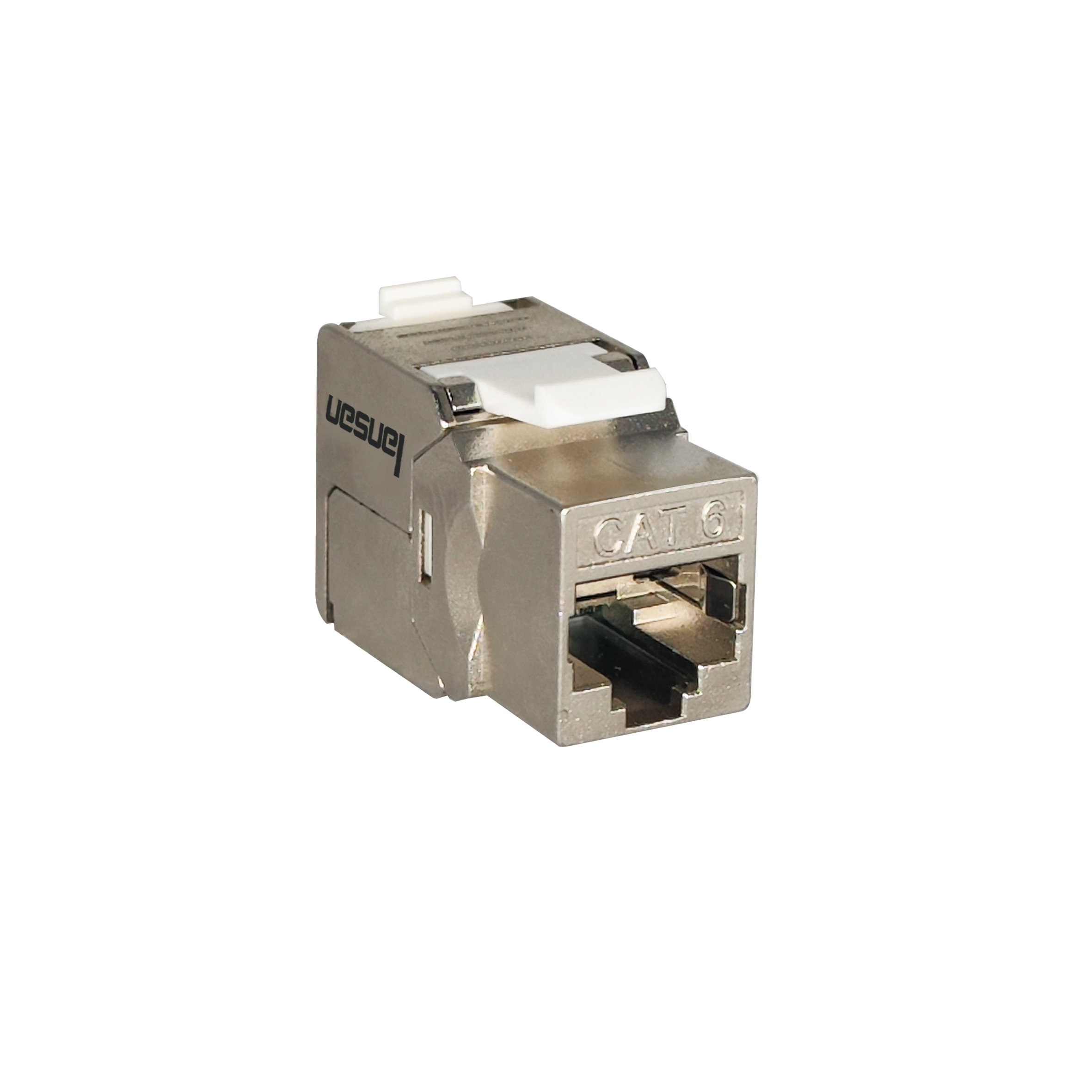

一秒尋線信息模塊 屏蔽模塊

產品特征

模塊帶有保護后蓋，確保芯線可靠端接并防止松脫，支持垂直進線和側面進線兩種進線方式

標準：傳輸性能參數滿足 TIA/EIA 568.2-D 六類標準；性能指標優于現行六類線纜 250MHz，支持 1G Base-T, 622M ATM 等高帶寬應用；

金針 50μ鍍金，防止表面氧化，提高接觸性能，保證性能及使用壽命

插頭與插座的插合次數≥750 次、導線端接次數≥250 次

工作溫度 : -25℃～ 60℃

直流電阻：≤300mΩ

接觸電阻：≤20mΩ

壓強度 1000V(AC750V) 1 分鐘無擊穿和飛弧

絕緣電阻≥1000MΩ

應用

在網絡中傳輸數字和模擬的語音、數據和視頻信號。

適用于所有六類或 E 級信道，并向下兼容級別的應用

適用于工作區域、集中點、管理間 / 設備間子系統應用

特別適用于綜合布線系統通過外接電源后發光，從而實現快速尋線

使用說明

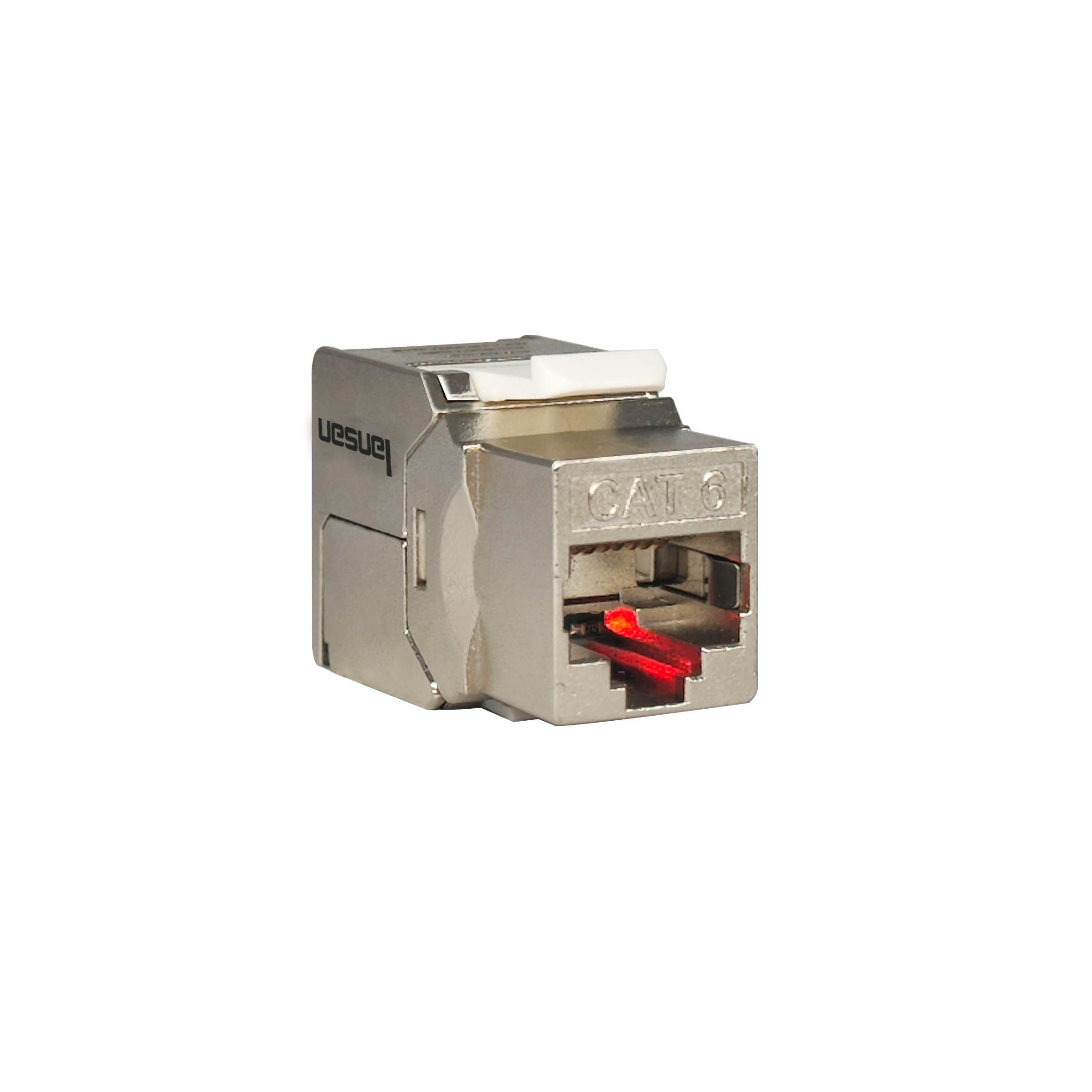

在端接好的鏈路任一模塊端，接入帶跳線的網線線序儀，通過線序儀對 1-8 線序的掃描，鏈路兩端模塊中內嵌的 LED 燈有電源注入，即可發出燈光，從而實現快速的辨識鏈路兩端一一對應的關系?？舍槍σ呀浭┕ね戤吚|線的項目，或者網絡運維出現問題的項目，直接在原來的纜線基礎上，更換全部的一秒尋線信息模塊，即可一秒知曉信息點與配線架之間的一一對應關系。針對傳統的已經施工完畢無法更換纜線的項目，可快速提升后續的運維效率，效率提升 95% 以上，尤其適用存量需要改造項目。
