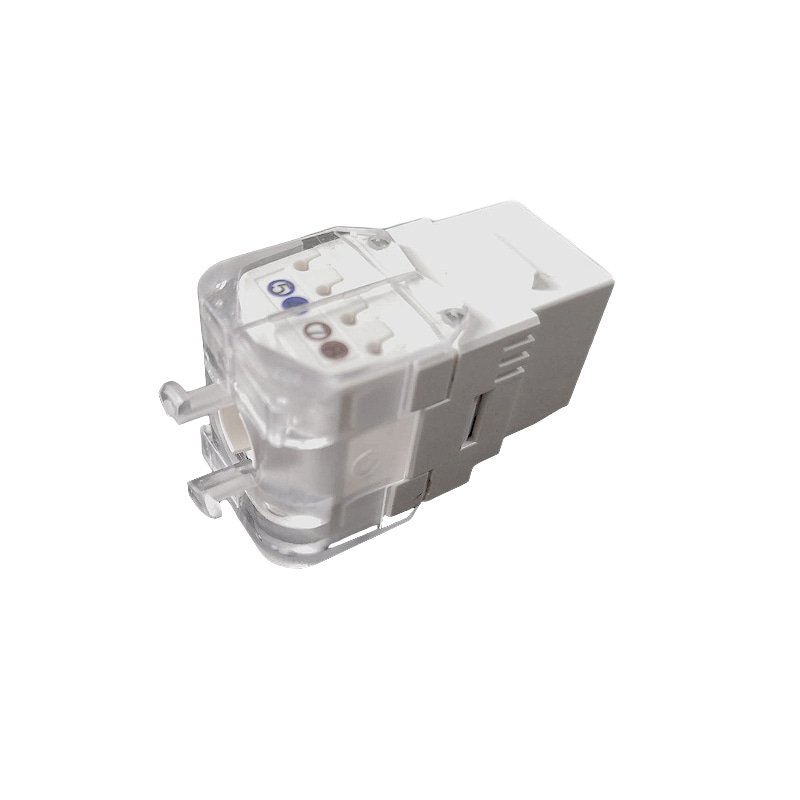

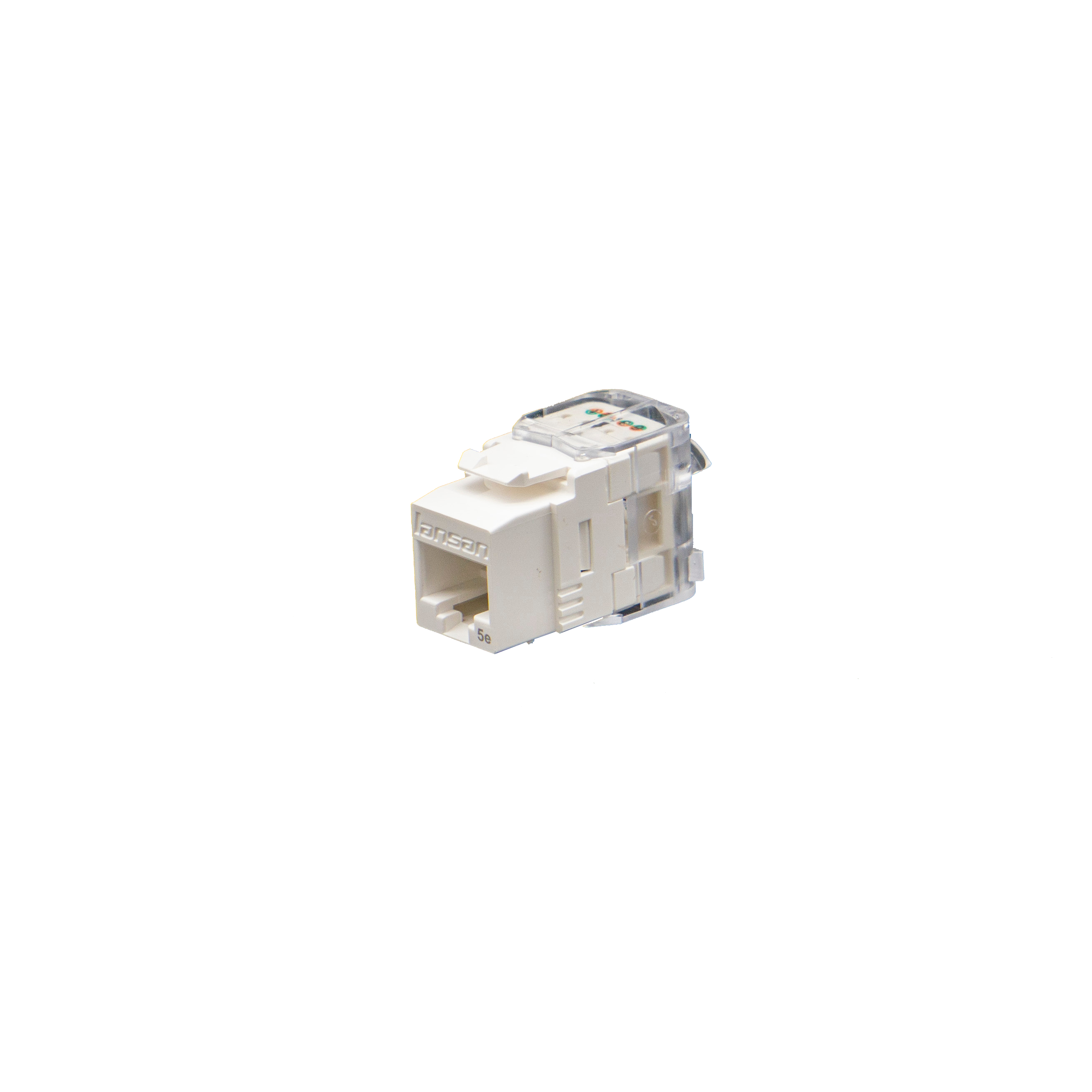

超五類非屏蔽信息模塊 免工具

產品特征

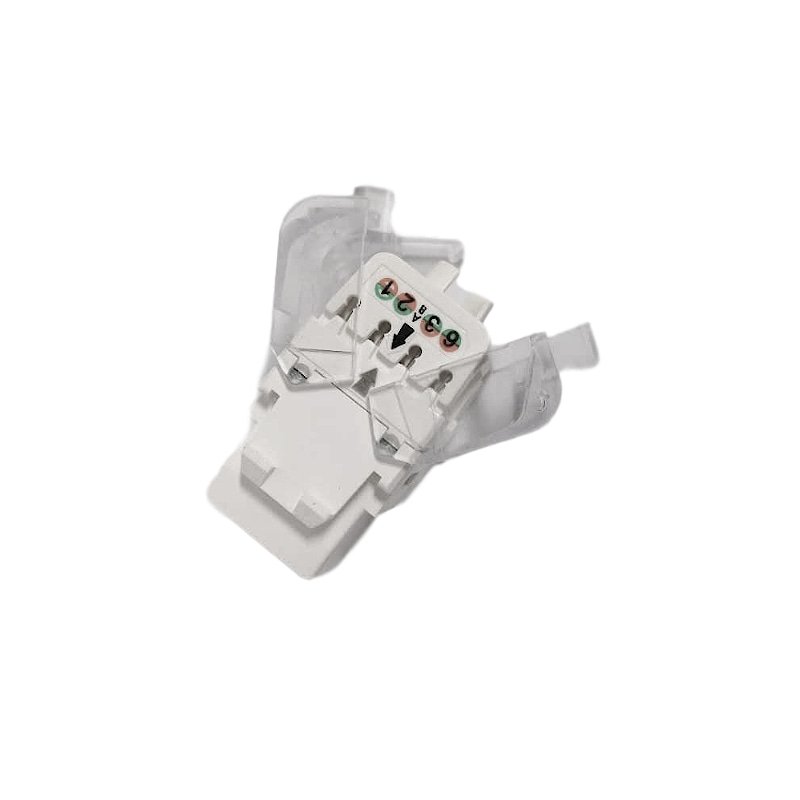

模塊帶有保護后蓋，確保芯線可靠端接并防止松脫，支持垂直進線和側面進線兩種進線方式兼容 T568A 和 T568B 兩種打線方式，可采用一字打線和采用專用的打線工具一次性打斷 8 根線

纜的端接方式也可以選用免工具款，無需專業打線工具安裝

標準：傳輸性能參數滿足 ISO/IEC 11801 D 類標準和 TIA/EIA 568.2-D 超五類標準;性能指標優

于現行超五類類線纜 100MHz，支持 1G Base-T， 622M ATM 等高帶寬應用

直流電阻：≤300mΩ

接觸電阻：≤20mΩ

絕緣電阻≥500MΩ

金針：磷青銅、50μ鍍金

IDC 端子：磷青銅、整體鍍鎳，卡接 22-24AWG 導體

插頭與插座的插合次數≥750 次

導線端接次數≥250 次

工作溫度 ： -10°C~ 60°C

應用

結構化布線的數據傳輸電纜，傳輸語音、數據、視頻圖像及多媒體信號

尤其適合所有 D 級鏈路和 Cat.5E 的應用

IEEE802.3（10Base-T 10M 以太網）

IEEE802.3U（100Base-TX 100M 以太網）

IEEE802.3ab（1000Base-T 1000M 以太網）

IEEE802.5（令牌環 4/16 令牌環）

ATM 155Mbit/s 或 ATM622 或更高應用

支持所有針對 5E 類或反向兼容的低級別布線系統設計應用
