產品特征

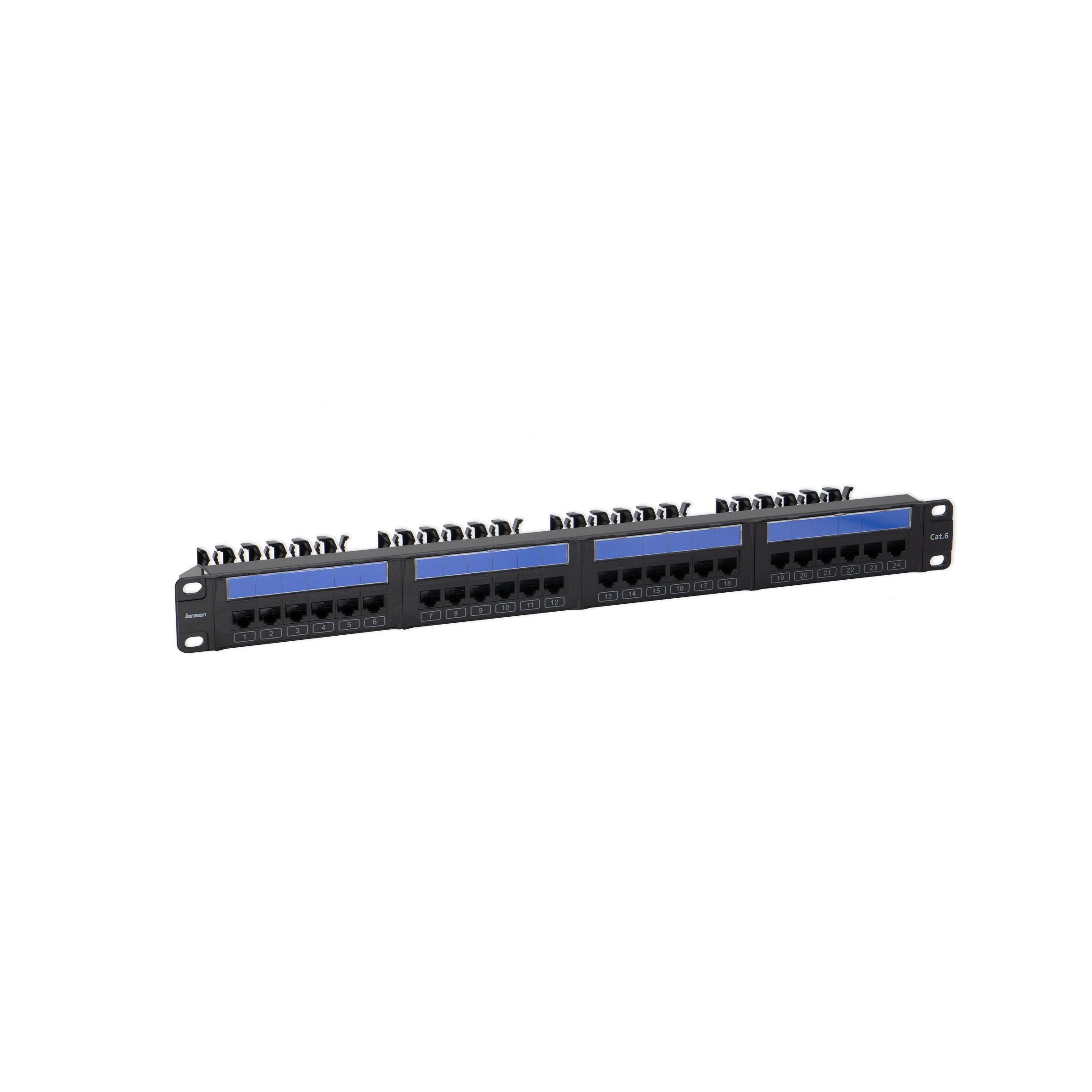

1U24 端口快捷式配線架 , 兼容 T568A 和 T568B 兩種打線方式,IDC 端子帶有保護后蓋確保芯線可靠端接并防止松脫。后部具有掛桿式理線架,標配可重復使用的理線卡扣無需扎帶。
標準:傳輸性能參數滿足TIA/EIA 568.2-D 六類標準;性能指標優于現行六類線纜 250MHz,支持 1G Base-T, 622M ATM 等高帶寬應用
直流電阻:≤300mΩ
接觸電阻:≤20mΩ
絕緣電阻:≥500MΩ
金針:磷青銅、50μ鍍金
IDC 端子:磷青銅、整體鍍鎳,卡接 22-26AWG 導體
插頭與插座的插合次數≥750
導線端接次數≥250 理線托架:噴塑鋼材+阻燃聚碳酸脂 UL 94-V0
金屬架:冷軋鋼板 , 粉末噴涂處理 , 黑色
塑料件:高沖擊強度材料,UL 94-V0 阻燃等級
工作溫度:-10°C~ 60°C
應用
在網絡中傳輸數字和模擬的語音,數據和視頻信號。
適用于所有 Cat6 或 E 級信道 , 并向下兼容級別的應用 。
適用于管理間、設備間子系統應用 。
尤其適用于大型數據中心或者機房網絡設備之間連接。
使用說明
在端接好的鏈路任一模塊端,接入帶跳線的網線線序儀,通過線序儀對 1-8 線序的掃描,鏈路兩端模塊中內嵌的 LED 燈有電源注入,即可發出燈光,從而實現快速的辨識鏈路兩端一一對應的關系??舍槍σ呀浭┕ね戤吚|線的項目,或者網絡運維出現問題的項目,直接在原來的纜線基礎上,更換全部的一秒尋線配線架,即可一秒知曉信息點與配線架之間的一一對應關系。針對傳統的已經施工完畢,無法更換纜線的項目,可快速提升后續的運維效率,效率提升 95% 以上,尤其適用存量需要改造項目。
