建筑群子系統配置

建筑群主干線纜連接樓與樓之間BD與BD及BD與CD配線設備，建筑群配線設備CD引入樓外電纜的配線模塊應具有加裝線路浪涌保護器，即只能采用８回線、１０回線的斷開型IDC連接模塊。如果語音主干電纜采用電信業務經營者市話大對數室外電纜從市話端 局引入大樓設備間時，需經過電信業務經營者所提供的市話總配線設備（MDF）轉接，此時線路浪涌保護器裝置安裝在MDF的直列模塊中。所有引入樓內的電纜和光統的金屬部件在人口處應就近接地。連接方式如圖2-108所示。

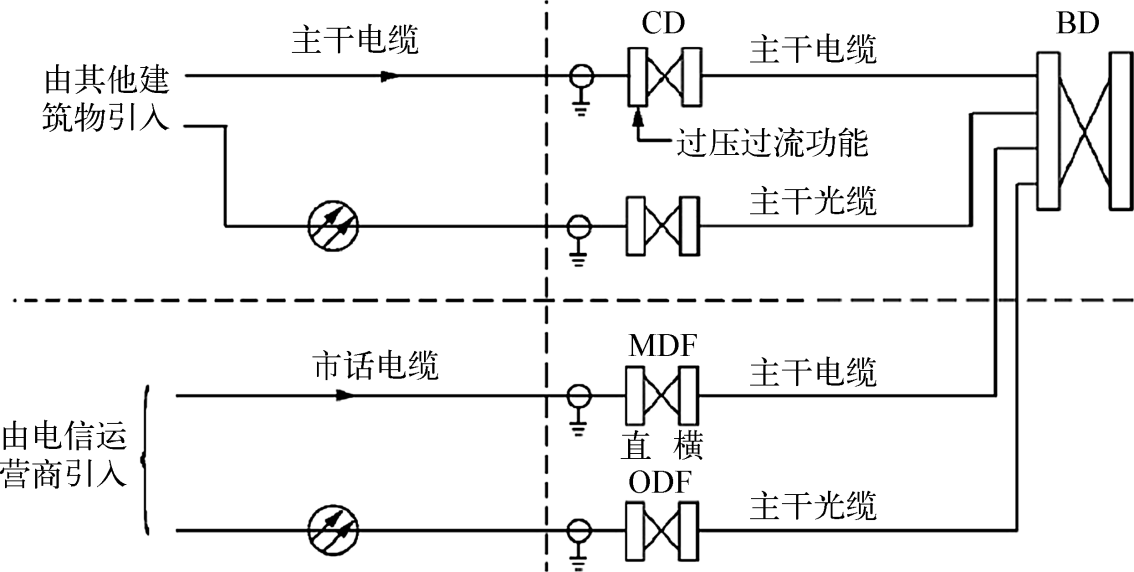

圖2-108建筑群子系統配置圖

機房布線配置

ＧＢ５０１７４標準要求Ａ、Ｂ級數據中心的支持區中每個工作區有４個以上信息點，Ｃ級數據中心的支持區中每個工作區有２個以上信息點。支持空間各個區域信息插座數量可根據 各自空間的功能和應用特點確定，如圖2-109內容。 對支持空間可參照GB50311中規定，設置以下區域的數據／語音信息點數量。

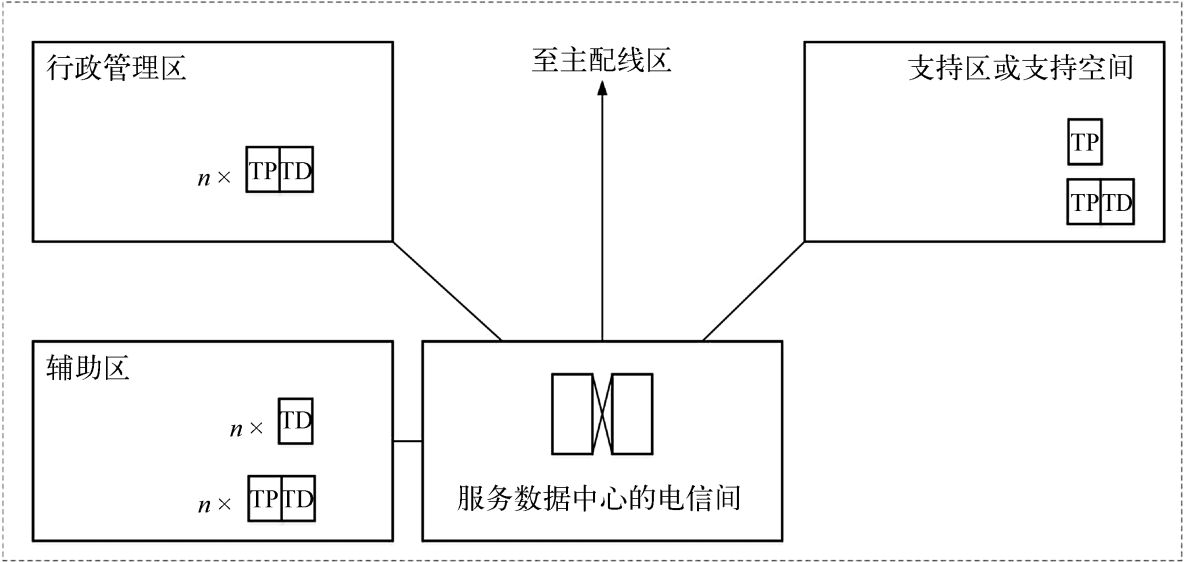

圖2-109支持空間各個區域信息插座分布

1. 對行政管理區可根據服務人員數量，按一般辦公區配置設置。

2. 輔助區中的監控中心可按重要辦公區配置設置，并考慮安裝支持大量的墻掛或懸 吊式顯示屏設備的數據網絡接口。輔助區的測試機房、監控控制臺和打印室會需要比標準 辦公環境工作區配置更多的信息插座，可依據房屋功能、用戶工位的分布情況、終端設備的 種類來確定具體的信息點數量。

3. 設備機房（如配電室、柴油發動機房、ＵＰＳ室、空調機房等）內至少需要設置一個電 話信息點，并根據設備管理系統（或環境監控系統）的布局設置相應的數據網絡接口。

4. 其他區域空間可按照一般辦公區配置設置。

5. 機房布線系統配置標準原則要求機柜與機架內配線設備的容量確定為機房布線工程的難點問題。因為網絡架構的多樣性，網絡設備的類型、結構、尺寸、端口的數量、耗電量、采用的傳輸介質等各不相同，另外網絡本身也在不斷發展中，因此很難做到有一個規范化的明確的定量設計。

6. 系統配置的方案的優化與滿足工程的應用可以合理地進行投資。在GB50174中列出了不同等級數據中心對布線系統的配置要求。但這只是系統配置的原則，在設計時還應該根據工程的實際情況進行調整。

主配線子系統配置

作為連接核心交換網絡和匯聚交換網絡及接入交換網絡的主干子系統，建議采用6A及以上級別的布線系統支持網絡傳輸。當采用對絞電纜布線支持數據網絡時，兩個配線區之間的線纜鏈路長度不應超過９０ｍ。 支持當前主流的10Ｇ以太網，并考慮面向未來的40Ｇ／100Ｇ應用，采用激光優化OM3／OM4多模光纜或OS2零水峰單模光纜。采用LC或高密度MPO／MTP接口。

1. 主配線區機柜光、電配線架模塊端口容量計算。

主配線區機柜光、電配線架模塊端口容量計算。 主配線區匯聚其他配線區連接過來的主干和區域配線線纜，所以端口容量的計算應該滿足線纜芯線的全部終接。如果樓宇內的網絡也需要由數據中心支持，還需要將樓層電信間上行的光／電配線數量考慮在內。 主配線區的光／電端口數量可能會包含如下部分：

ａ．所有中間配線區、區域配線區的上聯端口；

ｂ．各主配線區之間的連接端口；

ｃ．核心交換機／路由器與配線設備之間的交叉連接端口； ｄ．支持空間內的電信間互通端口；

ｅ．大樓樓層電信間互通端口；

ｆ．上述連接的冗余備份端口。 以下列舉一些常見的主配線區交換機端口模型供參考。

ａ．如核心網絡交換機有多種型號，對機柜的占有空間可能會達到４Ｕ、５Ｕ、１２Ｕ、１５Ｕ、 ２０Ｕ機架單元，每塊接口卡可支持48個RJ45銅端口或48個LC光纖端口。

ｂ．ＳＡＮ導向器，占１４Ｕ高度，最多可連接384個光纖端口。

主配線區網絡與配線柜間的連接關系。

為了提高數據中心的網路設備的穩定性，盡可能的減少網絡設備端跳線的插拔，建議將網絡交換設備區域的交換機、路由器端口通過配線設備進行交叉連接。

ａ．由進線室引入的光纜終接在主配線區的光配線架上，經交叉連接至路由器輸入口；

ｂ．路由器輸出口設備線纜連接至光配線或銅配線架上，經交叉連接后連接至核心交換機；

ｃ．核心交換機通過設備線纜連接至光配線架或銅配線架上，經交叉連接后連至主干線纜。

（４）主干線纜數量配置。

主干線纜包括主配線區到區域配線區和中間配線區、主配線區到電信間、主配線區到進 線間以及主配線區到到樓層電信間配線架之間的線纜。它們可根據區域配線區、電信間、進線室、樓層配線架的端口數確定主干線纜的數量。以下為可參考的主干線纜數量配置：

ａ．主配線區與普通PC服務器或刀片服務器的區域配線區之間，采用24芯OM3／OM4多?；騿文９饫|與12根對絞電纜。

ｂ．主配線區與小型機區域區域配線區之間，采用48芯或者更高的72芯，甚至96芯OM3／OM4多?；騿文９饫|。如果SAN／LAN整合，數量可能會高達768芯OM3／OM4多?；騿文９饫|。同時配置12根對絞電纜作為備份與管理通道。

ｃ．主配線區與進信間之間，采用72芯單模光纜和少量對絞電纜。

ｄ．主配線區與電信間之間，采用24芯OM3／OM4多模光纜和少量對絞電纜。

——萊訊通信參編自《數據中心綜合布線技術應用白皮書》???

???
