數據模塊配置

數據的配置較為復雜和多樣，數據網絡的配線設計應與網絡設計的規律相結合。否則配置的結果適應不了實際的應用，或配置量過大而導致投資的加大。往往布線系統和網絡設計是各自獨立的單項工程，并由不同的設計人員去完成。因此綜合布線系統設計也應遵循網絡設計的規定要求進行，以達到合理和優化，并可按以下幾個要點來指導設計。
       任意兩個網絡設備在采用對絞電纜作為傳輸介質時，信道的總長度應≤１００ｍ；
       在智能大樓的計算機局域網（ＬＡＮ）一般由接入與骨干二級組成，在電信間和設備間均設置網絡交換機（ＳＷ）。網絡設備的端口數一般按24口，布線系統因此為基數進行設計；同樣以某層設置了100個數據信息插座來分析配線子系統與建筑物干線子系統之間的配置關系。具體連接如圖2-101和圖2-102所示。

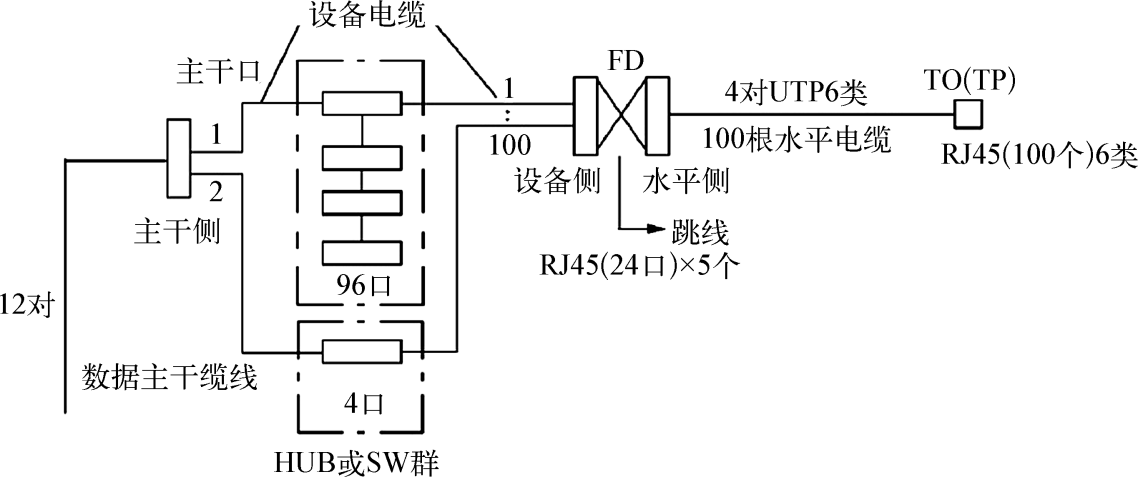

圖2-101數據模塊按交換機群配置（SW群）

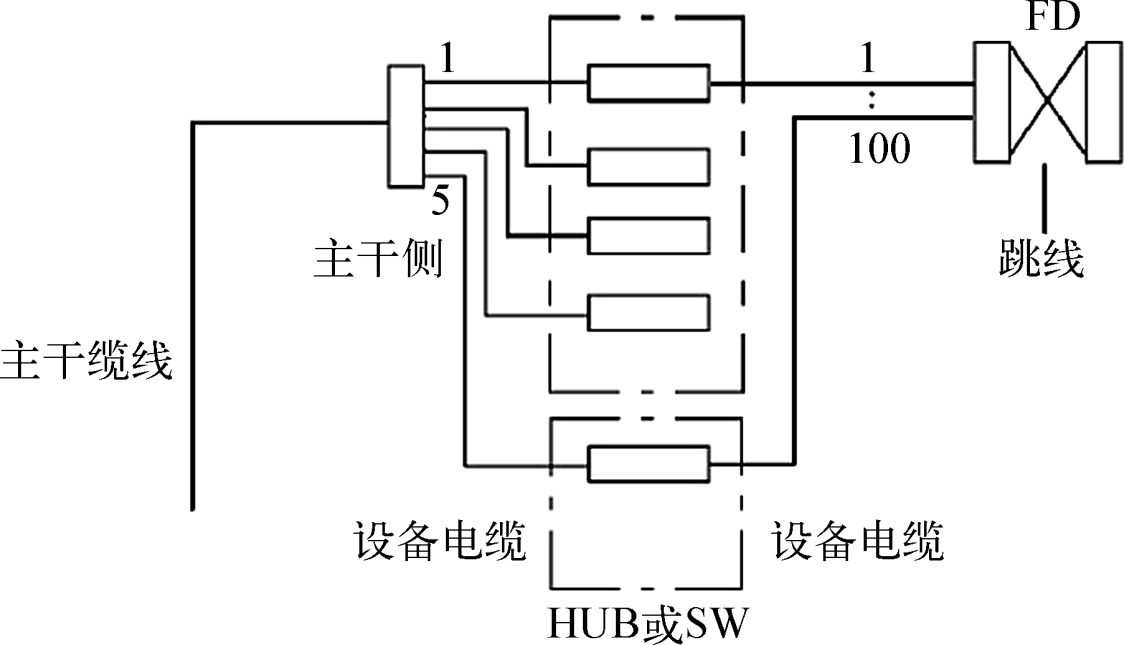

圖2-102數據模塊按單臺交換機配置（單個SW）

以交換機群為組合的方式目前在工程中使用的很少，本書不做介紹。重點講解按照單臺交換機主干端口的數量來確定模塊數量的配置方法。

ｄ．電纜設施配置。 圖2-103中，FD水平惻的配線模塊以連接100根水平對絞電纜的容量配置，如采每一 個RJ45模塊配線架為24個端口，則需要配置５臺。

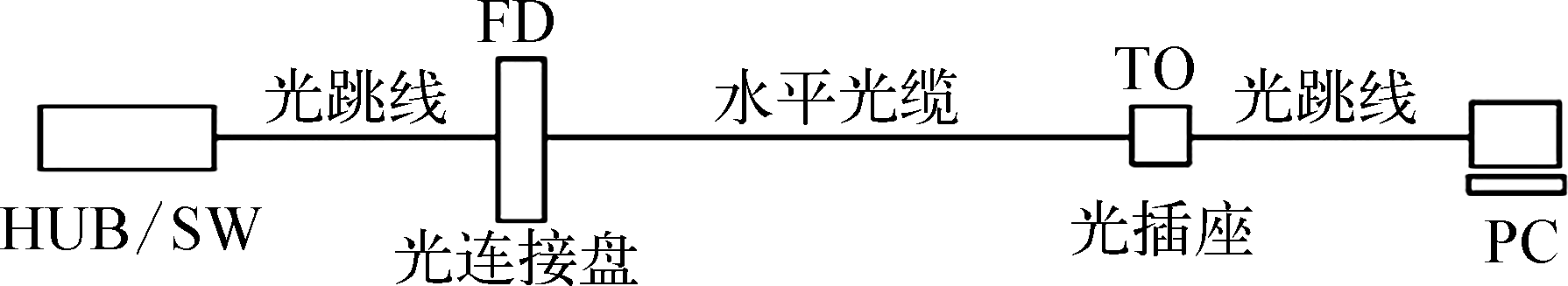

圖2-103 水平光纜至辦公區。

● 在最大量配置時，相當于每臺以太網交換機（ＳＷ）設置１個主干端口，本例子中共需設置５個主干電端口，如考慮每一臺交換機再備份１個主干端口，則需要５個備份主干端口，總計為10個主干端口。主干側采用１臺24口RJ45模塊配線架（實際使用了５個RJ45端口），可以滿足需求。

● 對于主干電纜的選用，每一個主干端口采用１根４對對絞電纜，則共需要10根６Ａ類及以上類別的４對對絞電纜作為主干電纜使用。

光纜設施配置

如果ＦＤ至ＢＤ之間采用主干電纜的傳輸距離大于100ｍ或交換機采用光端口時，則應采用光纜。主干光纜中不包括光纖至桌面（FTTD）光纖的需求容量。 當主干線纜采用光纜時，以太網交換機（SW）的主干端口則為光端口，本例子中５臺以太網交換機需要５個主干光端口，如果考慮到每一臺以太網交換機１個備份主干光端口，總計需要10個主干光端口。以每一個主干光端口２芯光纖配置，總數為20芯光纖。此時，可選用１根24芯光纜作為本層主干光纜。并根據主干光纜光纖的芯數配備１個主干側的24端口（實際使用了５個雙工光纖連接器件）光纖模塊配線架。 在上述情況下，主干側為光配線設備。光配線模塊與SW的光端口之間采用設備光纜連接，數量由光端口數決定。如果SW仍為電端口，則需經過光／電轉換設備進行轉換連接。

光纖至桌面（FTTO）配置

光纖至桌面，即辦公區的配置是在基本配置的基礎上完成的。關于布線工作區光纖的應用，光插應可以支持單個終端采用光口時的應用，也可以滿足某一工作區域組成的計算機 網絡（如企業網絡）主干端口對外部網絡的連接使用。如果光纖布放至工作區的信息配線箱 （網絡設備和配線設備的組合箱體）的接入，可為末端大客戶的用戶提供一種全程的網絡解決方案，具有一定的應用前景。光纖的路由形成大致有以下幾種方式，如圖2-104～圖2-107所示。

工作區光插座配置。

工作區光插座可以從CS或超小型的LC中去選用。目前標準推薦使用LC連接器件。連接器選用應考慮到網絡設備光端口的類型、連接器的光損耗指標、支持應用網絡的傳輸速 率等要求及產品的造價等因素。

光插座（適配器）與光纖的連接器應配套使用，并根據產品的構造及所連接光纖的芯數 分成單工與雙工。一般從網絡設備光端口的工作狀態考慮，可采用雙口光插座，連接２芯光纖，完成光信號的收／發，如果考慮光口的備份與發展也可按２個雙口光插座配置。

水平光纜與光跳線配置。

水平光纜的芯數可以根據工作區光信息插座的容量確定為２芯或４芯光纜。在建筑物內水平光纜一般情況下采用多模光纜，如果工作區的終端設備或自建的局域網跳過大樓的計算機網絡而直接與外部的Internet網進行互通時，為避免多／單模光纖相連時的轉換，也可采用單模光纜，如圖2-104所示。

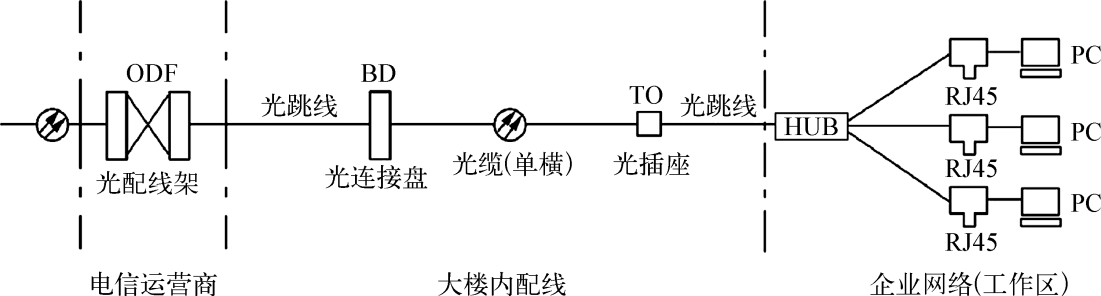

圖2-104水平光纜至外部網絡

上述圖中為工作區企業網絡的網絡設備直接通過單模光纜連至電信業務經營者光配線架（ODF）或相應通信設施完成寬帶信息業務的接人。當然也可采用多模光纜經過大樓的計 算機局域網及配線網絡與外部配線網絡連接，如圖2-105所示。

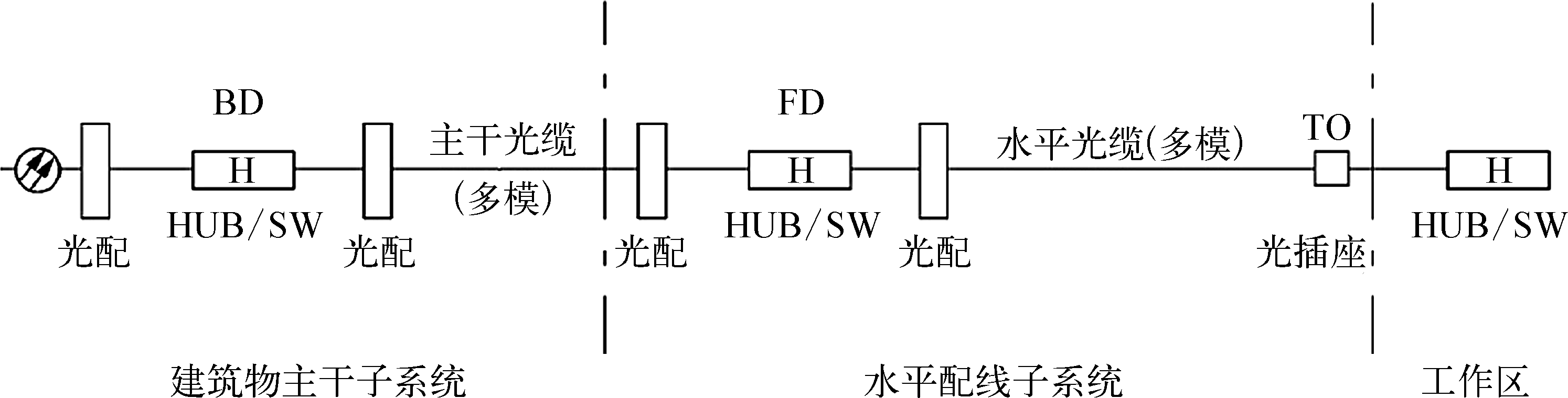

圖2-105水平光纜經樓宇FD/BD網絡至外部網絡

由于光纖在網絡中的應用傳輸距離遠遠大于對絞電纜，因此水平光纜（多模）也可以直接連接至大樓的ＢＤ光配線設備，通過網絡設備與外部通信網絡建立通信，如圖2-106所示。

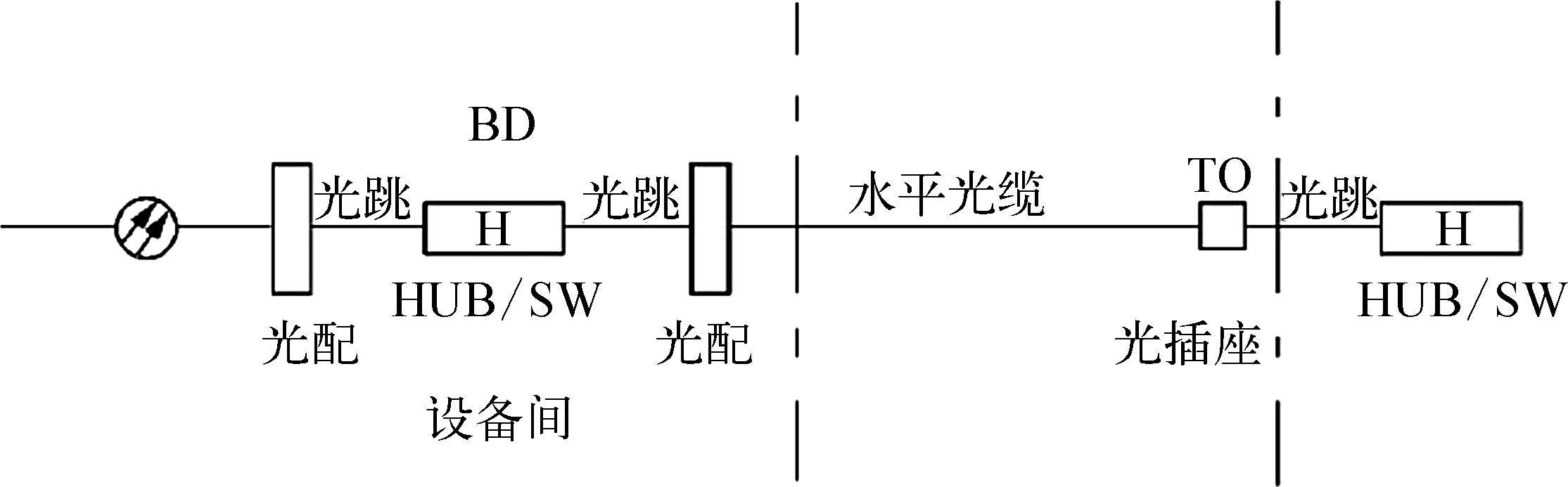

圖2-106水平光纜經樓宇BD網絡至外部網絡

光跳線主要起到將網絡設備的光端口與光配線架中的光適配器進行連接的作用，以構成光的整個通路。光跳線連接器（光插頭）的產品類型應和光適配器及網絡設備光端口的連接器件類型保持一致，否則無法連通。如果網絡設備的端口為電端口時，光跳線則需經 過光／電轉換設備完成連接。

干線子系統配置

在確定干線子系統所需要的電纜總對數之前，必須確定話音和數據業務共享資源的原則，結合配線子系統及網絡的組成和應用情況完成配置。 如果電話交換機與計算機機房處于不同地點的設備間內時，需要把話音主干電纜和數據主干電纜分別連至相應機房。

干線子系統中語音選用大多數對絞電纜，數據業務主干線纜采用光纜予以滿足。干線子系統電話應用可采用大對數3類對絞電纜，其容量可按配線子系統中的外線側模塊容量確定；數據業務以光纜應用為主，容量按照配線子系統中的外線側光纖模塊計算。

語音干線大對數電纜宜采用點對點終接，也可采用分支遞減終接的方式，但是點對點終接是最簡單、最直接的接合方法。分支遞減終接是指１根大對數干線電纜經過電纜接頭保護箱分為若干根小容量電纜，分別延伸到每個樓層電信間語音配線架，并終接于連接硬件。分支遞減終接的方式基本上已經不采用。

設備間連線設備的數據跳線應選用專用的插接軟跳線（芯線為多股線），在電話應用時也可選用雙芯跳線或3類1對電纜。

建筑物干線子系統配線互通關系，如圖2-107所示。

主干線纜屬于建筑物干線子系統的范疇，包括了語音大對數對絞電纜、數據４對對絞電纜及光纜。它們的兩端分別連至ＦＤ與ＢＤ干線側的模塊，線纜與模塊的配置等級與容量應該保持一致。ＢＤ模塊在設備側應與設備的端口容量相等，也可考慮少量冗余量，并可根據支持的業務種類選擇相應連接方式的配線模塊（可以為IDC或RJ45模塊）。數據和語音模塊應分別設定配置方案，并參照配線子系統ＦＤ處的配置思路完成。跳線和設備線纜應考慮設備端口的形式、線纜的類型及長度和配置數量。

ＢＤ在與電信業務經營者之間互聯互通時應注意相互間業務界面的劃分，以避免造成漏 項和重復配置的現象出現。由圖2-107可以看出，大樓內的語音信息點用戶可以直接通過配線設備連至電信業務經營者設置的電話遠端模塊局（ＲＳＵ）的電話交換設備，也可以通過建筑物內設置的程控用戶電話交換機（ＰＢＸ），再經過數字PCM傳輸設備和光傳輸設備通過 通信光纜與電信業務經營者設置的電話局電話交換機設備互通。數據業務則經過大樓內以太網交換機和光纜直接連至公用計算機互聯網，實現數據業務的互聯互通。

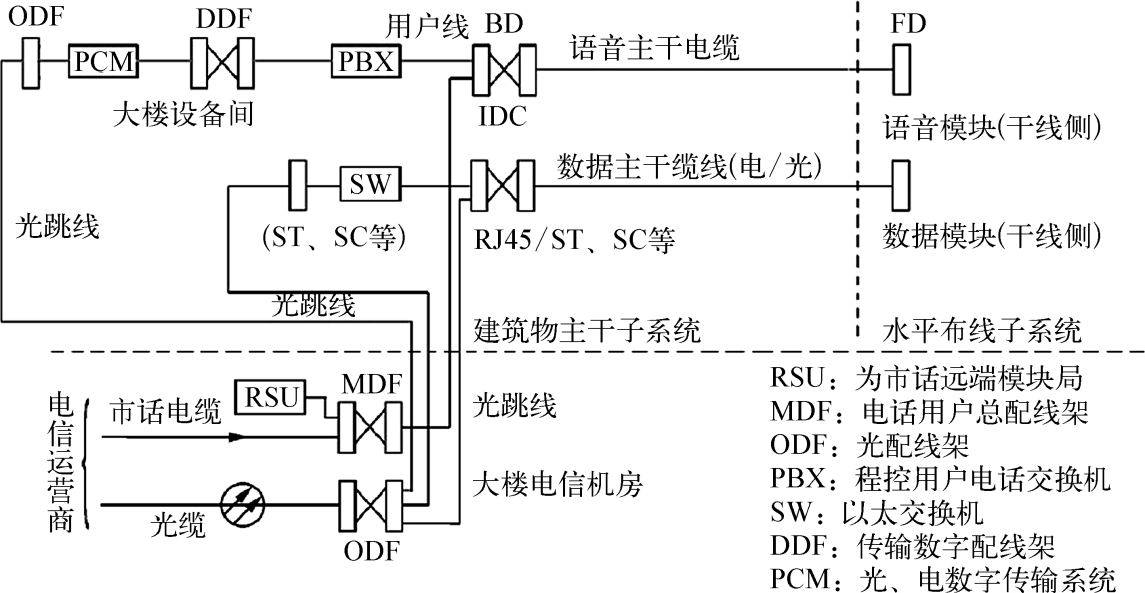

圖2-107干線子系統配置圖
