高密度與ＭＰＯ光纖預端接布線系統

在大型數據中心各配線區域，匯集了上行、下行的大量光纖，尤其是主配線架ＭＤ作為整個數據中心的核心與布線系統的中心分布點，數據機房所有的主干光纜都將連接到 ＭＤ 進行交叉配線，因此該區域需要管理的光纖數量多，且密度大。 預連接電纜作為數據中心的主干光纜敷設在機房的主干橋架，一旦部署完成將不會輕易移動與改變。但預連接光纖兩端所連接的模塊與配線系統，將隨著應用的升級而經常產生變更。 目前 ＭＰＯ１６使每行的光纖數量從１２根增加到１６根（這個數字有可能還會發生變 化）。ＩＥＥＥ正式批準８０２．３ｂａ標準，定義了１００ｍ之內的每通道１０Ｇ帶寬，４０ＧＢａｓｅ ＳＲ４ 和１２５ｍ之內的１００ＧＢａｓｅ ＳＲ１０的技術要求，并指定了傳輸介質和連接器件，即激光優化的多模光纖ＯＭ３／ＯＭ４以及多芯光纖連接頭 ＭＰＯ等內容。 當前的數據中心主干更多的是應用１０ＧｂＥ的網絡，采用ＬＣ類型的光纖連接器件，但 將來采用４０Ｇ與１００Ｇ網絡時，可能更多的會采用 ＭＴＰ／ＭＰＯ的接口方式。如何使布線系統能夠適應這樣的變化呢？在主配線架機柜內的配線模塊與區域配線列頭柜內的配線模塊 之間部署低損耗的 ＭＰＯ／ＭＴＰ ＭＰＯ／ＭＴＰ多芯預連接光纜進行連接，再通過配置的萬兆光纖跳線將核心交換機與接入交換機連接起來，作為支持當前萬兆網絡應用的物理鏈路。 當網絡需要從１０Ｇ升級到４０Ｇ／１００Ｇ時，只需將預連接光纜兩端的配線架１０Ｇ模塊及設備跳線更換成４０Ｇ／１００Ｇ模塊和跳線即可。這樣，不僅可以快速實現網絡的升級，而且可以節省大量的因網絡升級而帶來的布線系統投資。數據中心的布線系統對于光纖配線最為集中的主配線架ＭＤ區域，配線架將不會僅僅追求越來越高的密度，ＭＤ光纖配線架的可維護性也是同等的重要。新一代數據中心的配線系統發展方向將是布線高密度與布線系統可維護性兩者之間可達到的最佳平衡。

1.高密度光纖連接器件應用設置的位置

2.多芯光纖的相互連接；

3.集束雙工光纖跳線（于設備ＥＯ處）大密度的相互連接處；

4.經由轉接器件或扇面出口跳線的相互連接；

5.高密度交換機的交換刀片；

6.使用平行光收發器的設備；

7.位于配線架設備線纜與跳線的一端或兩端；

8.區域配線點（ＬＤＰ）處；

9.替換設備雙工ＥＯ連接器的接口處。

10.多于兩個連接的例子如圖２-５４所示。

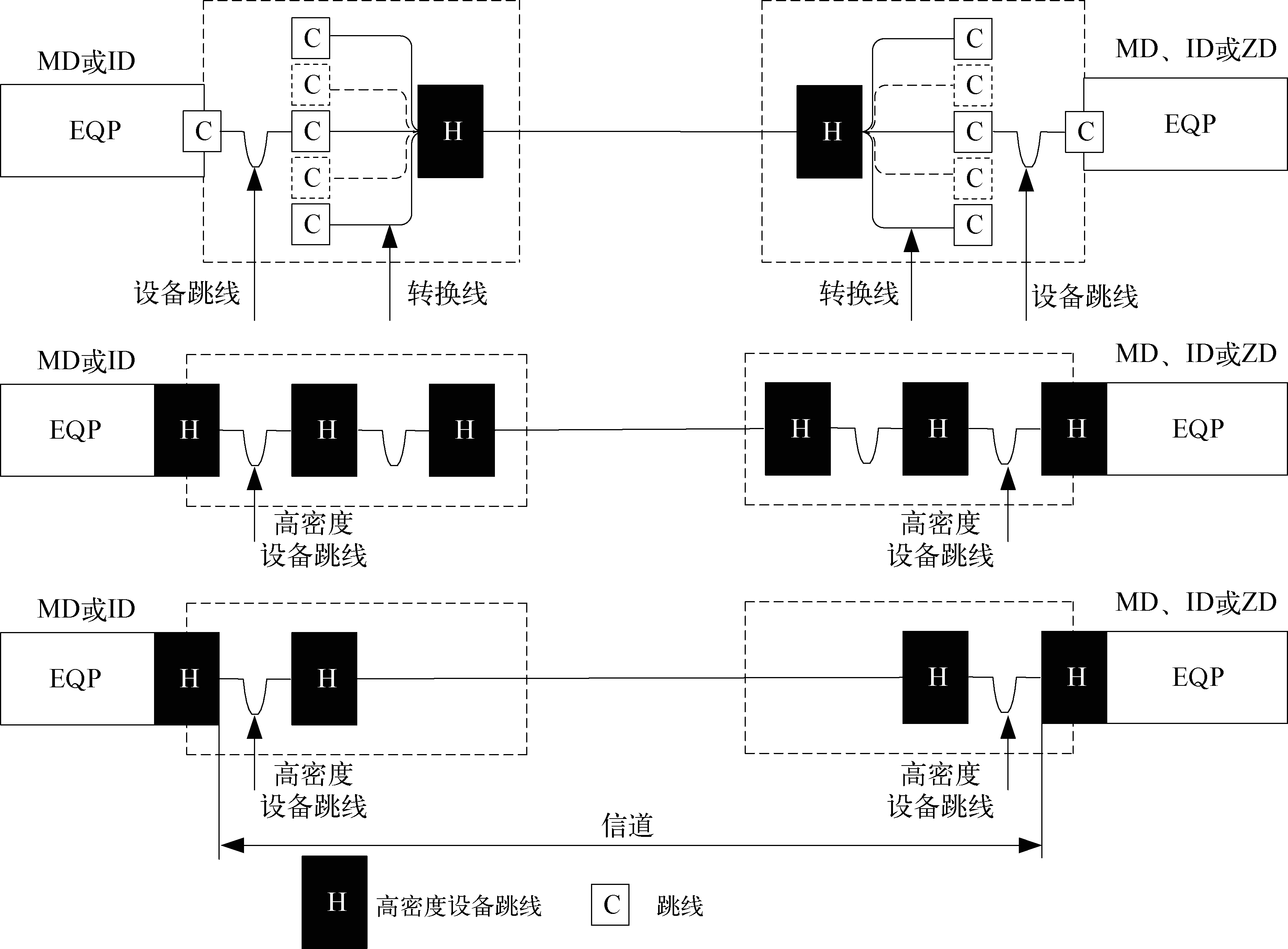

2-54 主配線布纜和中間配線布纜的高密度連接硬件示例
