（1）屏蔽對絞電纜中屏蔽層破損的影響

屏蔽對絞電纜是利用屏蔽層接地將感應電動勢轉換成感應電流，順著屏蔽層的接地端泄放到大地，所以屏蔽層需要兩端接地以形成接地回路。對于具有銅絲網的屏蔽對絞電纜而言，銅網能夠確保整根對絞電纜的導通始終保持良好。對于僅有鋁箔的屏蔽對絞電纜而言，常規的鋁箔具有斷裂的可能，如果是縱向（順著對絞電纜的長度方向）斷裂，不會影響接地回路，所以僅僅是裂縫處有電磁干擾進入，對整根對絞電纜的抗電磁干擾性能不會有大的影響；但是如果因為扭曲等原因發生了橫向斷裂（即順著對絞電纜周長方向的斷裂，就有可能使接地回路在斷裂處中斷，導致感應電流對包裹在屏蔽層內的芯線進行“二次干擾”，由于屏蔽層上的感應電動勢相對比較均勻，所以芯線上的線對對絞的狀態能夠充分發揮作用，使屏蔽對絞電纜在接地不良好時的電磁波抑制能力仍然優于非屏蔽對絞電纜，但明顯低于雙端接地的屏蔽對絞電纜。

為了使鋁箔屏蔽對絞電纜（包括Ｆ／ＵＴＰ、Ｕ／ＦＴＰ和Ｆ／ＦＴＰ）的屏蔽效果能夠充分發揮，在制造鋁箔屏蔽對絞電纜時，同時采用了兩種方法：

Ａ.屏蔽鋁箔的一面貼有塑料薄膜，能夠使鋁箔也不容易被撕裂。

Ｂ.在對絞電纜的護套內嵌有接地導線。

在全鋁箔屏蔽的對絞電纜中，在鋁箔的導電面上都嵌有一根接地導線，它在平時起到減小接地阻抗的作用，在屏蔽層出現橫向斷裂時，將斷裂面兩端的鋁箔依靠接地導線構成接地通道，使感應電動勢能夠泄放到大地中去。

（２）屏蔽布線系統的施工難度分析

屏蔽布線系統的施工很難嗎？對于電纜的布放而言，在ＴＩＡ５６８Ｃ２已經明確屏蔽對絞電纜的彎曲半徑與非屏蔽對絞電纜完全一樣，都是纜徑的４倍。由于屏蔽對絞電纜護套的厚度與非屏蔽對絞電纜相同，且高品質的鋁箔屏蔽層都襯有防撕裂的尼龍薄膜，加上絲網本身的強度，所以屏蔽對絞電纜穿線時的抗拉強度參數與非屏蔽對絞電纜是一樣的。

由于６Ａ類以上等級的屏蔽對絞電纜纜徑并不會大于非屏蔽對絞電纜所以電纜的布放手法和力度基本相同。

對于電纜終接而言，屏蔽布線系統的施工十分簡單，它只是增加了兩道工序，將對絞電纜屏蔽層與對絞芯線分開以及使用尼龍扎帶將對絞電纜屏蔽層與模塊屏蔽層對接。

（３）接地導線的作用和注意事項

接地導線的作用是將屏蔽層上感應到的電荷泄放到大地，將對絞電纜芯線與外部電磁場（包括其他線對的電磁場）徹底隔離，以改善傳輸線路上的信噪比，達到提高傳輸能力的作用。

接地導線宜選用截面積為６ｍｍ的銅導線，以求具有較為理想的接地電阻。由于對絞電纜的物理帶寬已經遠超１００ＭＨｚ，所以高頻電磁波在接地導線上會沿導線的表面傳輸，如果想要達到最佳的高頻接地效果，就得增大導線的表面積。而網狀編織導線因為它的銅絲非常細，表面接觸面積大，導電性能優于單股硬導線、多股軟導線，已經成為接地導體的最佳選擇。

（４）屏蔽布線與外部串擾

隨著傳輸頻率和速率的提升，對絞電纜之間或配線架端口之間的干擾也成為影響網絡信號正常傳輸的因素，其測試參數被定義為外部串擾（ＡｌｉｅｎＮＥＸＴ），如圖２-５０所示。

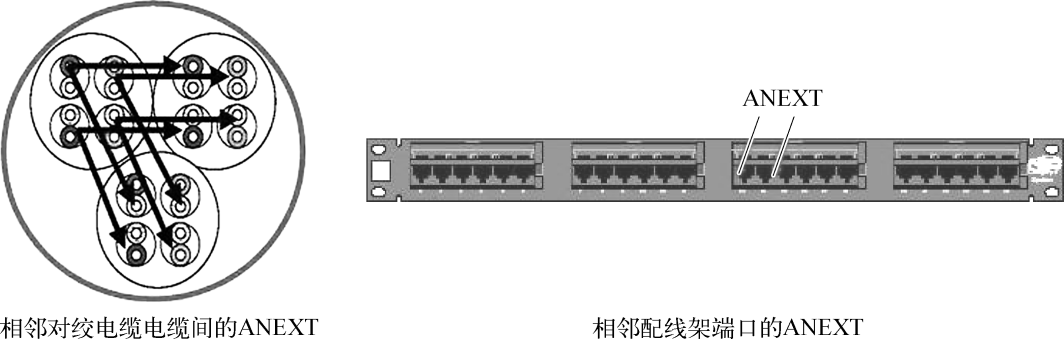

圖２-５０電纜間與端口間干擾

實際上，單根４對對絞電纜線對之間的干擾可以通過信道末端網絡電子設備復雜的數字信號處理技術（ＤＳＰ）進行控制，但卻無法消除線外串擾（ＡＮＥＸＴ）的影響。實驗室測試證實了外部串擾ＡＮＥＸＴ是１０ＧＢＡＳＥＴ傳輸帶寬受到限制的主要因素。雖然非屏蔽和屏蔽６Ａ布線系統都可以支持１００ｍ的萬兆信道長度，但是因為非屏蔽布線系統即使在電纜的敷設路由中和匯聚處，通過增加線纜外皮厚度和加大信息模塊在配線架上安裝的間距，仍將無法保證在所有的頻率點上都能夠通過性能指標測試，所以非屏蔽６Ａ布線系統在１０Ｇ網絡應用時需要考慮外部串擾的測試，可對于屏蔽布線系統而言則可忽略。以下是兩種系統對應外部串擾的圖示（見圖２-51）。針對ＡＮＥＸＴ標準的極限值，屏蔽布線系統比非屏蔽布線系統有了更多的余量。

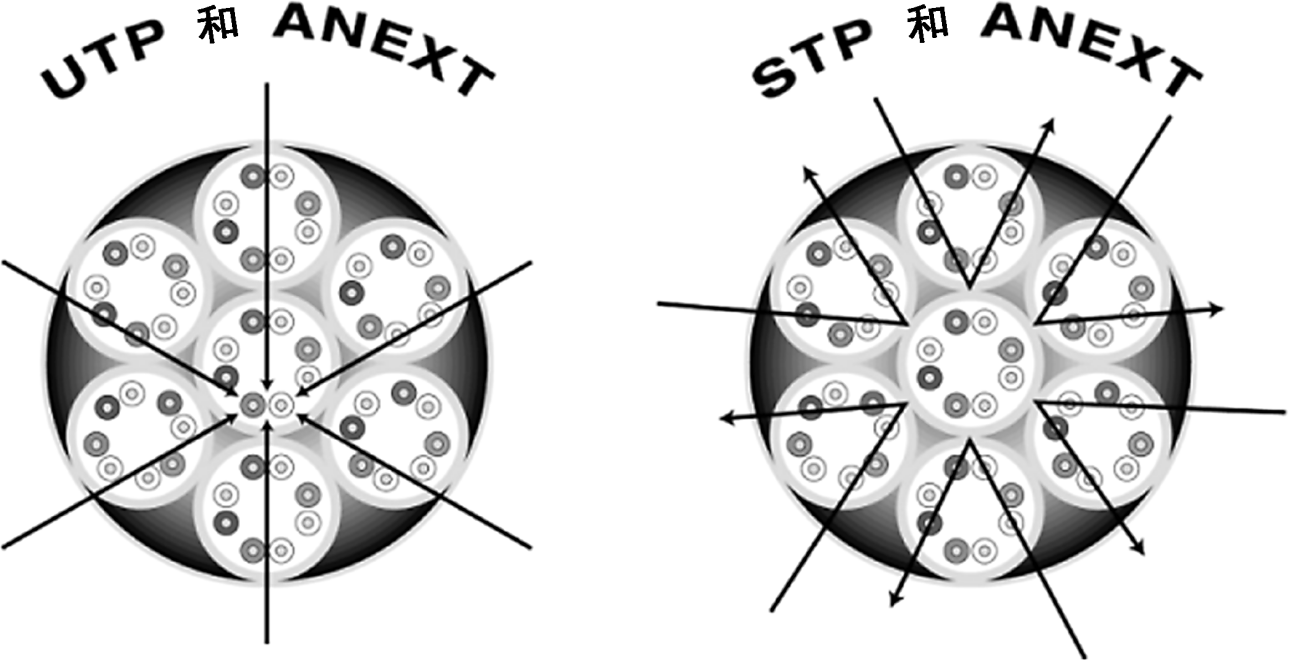

圖２-５１　兩種對應的外部串擾

（５）線纜外徑與空間占用

屏蔽電纜的外徑比非屏蔽電纜外徑要大的規律在６Ａ類對絞電纜電纜時發生了改變原因還是因為外部串擾的問題。

非屏蔽６Ａ類系統解決外部串擾的唯一的方法就是將電纜外皮增厚，加大纜間距以減小外部串擾的影響。因此，原有的屏蔽系統電纜要比非屏蔽電纜外徑大的規律被打破。通常情況下，６Ａ類屏蔽電纜的外徑是７．２ｍｍ，而６Ａ類非屏蔽電纜的外徑可能會達到８～９ｍｍ。電纜外徑的增大，相應地會降低管槽的利用率，加大管槽和輔材及施工的投入成本。

例如，我們常用的２０ｍｍ的金屬管，放兩根６Ａ屏蔽線空間還有余量，但放兩根較粗的６Ａ非屏蔽電纜時，在施工牽引時就會有些困難，會因線纜的敷設拉力過大而傷及電纜，尤其在線纜路由有彎曲的情況下。６Ａ類電纜結構如圖２-５２所示。

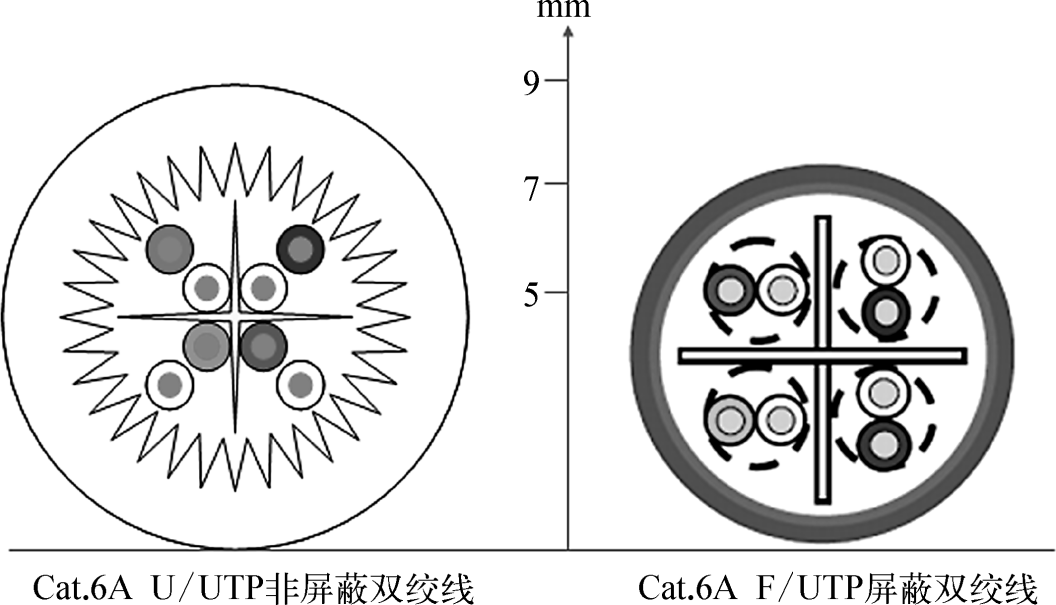

圖２-５2?。禔類電纜結構

（６）６Ａ屏蔽布線測試與施工優勢

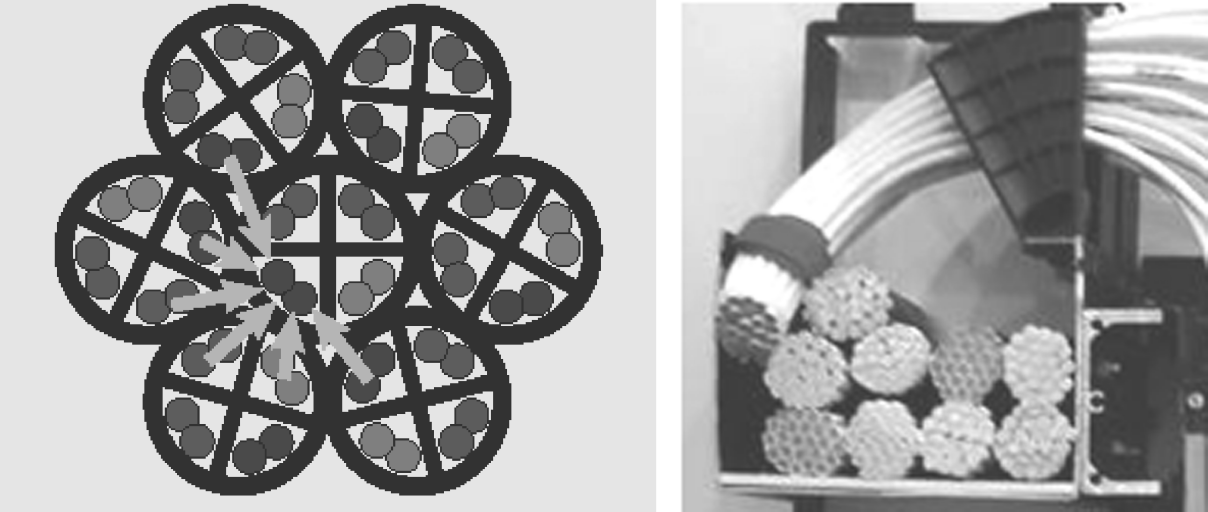

一束６Ａ類非屏蔽對絞電纜電纜，在６包１的情況下，最中心位置的那根對絞電纜的內部傳輸線對，會受到其外部包裹的６根對絞電纜總的傳輸線對外部串擾影響。但是工程中通常在管槽中敷設的電纜都會以２４根電纜捆綁為一束，那就需要有更多種的６包１的組合情況出現。這樣就需要花費較多的時間用于多種組合的外部串擾的測試，增加了測試的成本和時間。電纜６包１構成如圖２-５３所示。
