屏蔽層采用技術

絲網屏蔽。采用銅網編織層可在無法采用實體材料作為屏蔽層的情況下，用來制造屏蔽電纜。優點是成纜與芯線制造無關，且線纜重量輕。絲網屏蔽的特點是柔軟易彎曲，不易斷裂，萬一折斷一根或數根，不會影響總體的傳輸性能，它彌補了鋁箔在受到尖銳利器時易開裂，使其有效防護面積有所下降的缺點，因此雙重屏蔽在機械性能上可以實現互補。絲網屏蔽層的不足則是有孔隙，讓人感覺電磁波會有 入侵的現象存在。根據電磁理論，孔洞的存在形成了內、外部的耦合，影響了屏蔽效果。但由于絲網中孔洞的直徑遠遠小于波長（如７類對絞電纜的物理帶寬為600ＭＨｚ，對應的波長約為500ｍｍ；即使是８類對絞電纜的物理帶寬達到了2ＧＨｚ，它對應的波長也達125ｍｍ 左右，而孔洞的尺寸卻不到0.5ｍｍ），因此孔洞對屏蔽效果的影響仍然可以忽略不計。但是如果為了提高防護的性能而將屏蔽絲網的密度提高，則會加大線纜的外徑，造成安裝的難度。

僅含有絲網屏蔽的綜合布線用對絞電纜已經看不到了，現在的絲網大多與鋁箔共同使用。在制造過程中，當芯線群絞完畢后，使用編織機將絲網編織在芯線外層，銅絲網的線徑約為9-10μｍ。它通過編織形成了單層或多層銅網，使絲網的覆蓋率可以調整。

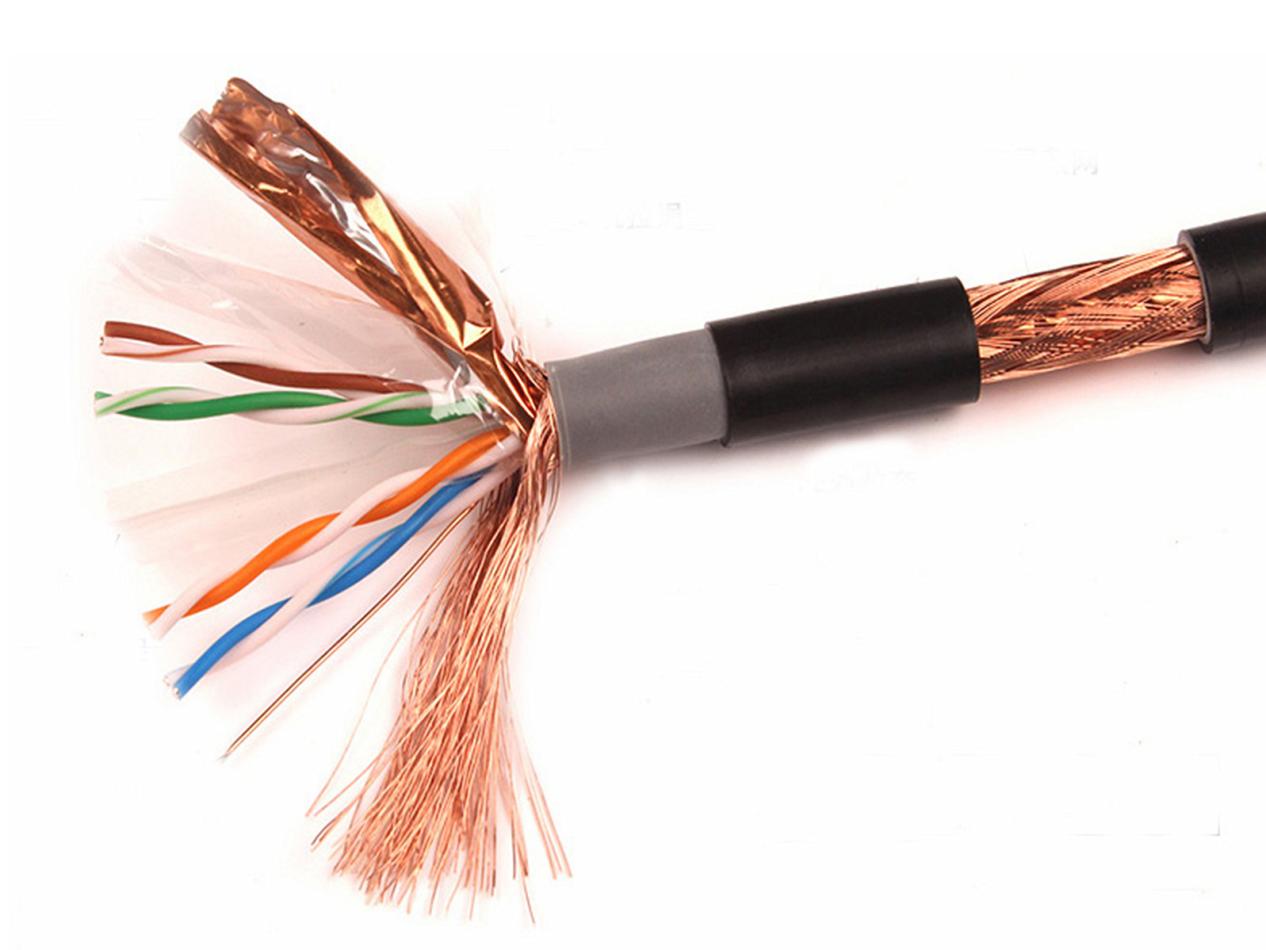

鋁箔＋銅絲網雙重屏蔽技術。當絲網和鋁箔共同用于對絞電纜的屏蔽層時，就構成了雙重屏蔽對絞電纜。雙重屏蔽對絞電纜由銅和鋁兩種材料構成。由于銅和鋁是兩種不同的電磁介質，使得電磁屏蔽效果由反射衰減和吸收衰減共同產生，雙重屏蔽反射衰減由三個反射衰減值組成，吸收衰減則由銅絲網吸收衰減和鋁箔層吸收衰減組成。鑒于鋁箔層仍然保持原有厚度，反射衰減和吸收衰減都有所增強，因此屏蔽效果也會加強。雙重屏蔽對絞電纜中，銅具有遠高于鋁的導電特性，意味著由殘留電壓引起的二次輻射影響將會明顯減少。從機械性能上看，銅絲網具有很好的柔韌性，當鋁箔發生了橫向斷裂時，銅絲網可以起到導電的作用，完全避免了接地通道出現故障的可能。在電纜終接時，可以僅進行絲網的模塊接地，利用絲網中的金屬絲實現全方位屏蔽，絲網由于編織造成相互疊加，電纜外徑比較大，電纜終接于模塊施工時，需特別注意避免銅絲引起芯線信號的短路現象發生。

屏蔽布線系統應用要點國際上公認的15種電磁干擾源中，ＩＴ設備及ＩＴ設備配套的風扇都是電磁干擾源?？梢韵胂?，一臺ＩＴ設備產生的的電磁干擾并不大，但一個機柜如果裝有20臺服務器，那一列或多列服務器機柜安裝于機房將會產生多么嚴重的電磁干擾。為此，在數據中心內，對屏蔽布線系統的使用價值需要考慮諸多的因素，尤其作為信息傳輸介質而言，它具有獨特的效果：

1.屏蔽層提高了電纜的整體強度，增強了電纜承受的拉力，以免電纜在施工中受損。

2.對６類及以上類別的對絞電纜而言，相對非屏蔽電纜，屏蔽對絞電纜尺寸略小，在電纜橋架中布放時，比非屏蔽電纜占有更少的空間。

3.屏蔽層是很好的導熱材料，即使外部溫度升高或內部發熱（銅導線在傳輸電信號的同時，必然會有一部分能量因電阻而轉化成熱能）時，對絞電纜的傳輸距離下降趨勢遠小于非屏蔽對絞電纜。

4.利用屏蔽層的特性，在非屏蔽布線系統的應用中，出現了客戶要求采用屏蔽對絞電 纜配以非屏蔽模塊和非屏蔽跳線的應用實例。 按照國際標準ＩＳＯ１１８０１中建議，布線系統中的水平子系統采用平衡電纜。由于早期的數據中心區域配線系統的水平線纜大量的應用于１Ｇ／１０Ｇ以太網，所以對６類／６Ａ類非屏蔽布線系統會有需求，當網絡上升到４０Ｇ或更高帶寬時，8.1類／8.2類屏蔽布線系統和光纖布線系統會成為主體。對于一個能夠進行非屏蔽布線系統設計的工程師而言，要簡單地掌握屏蔽布線系統的設計十分輕松。首先將系統按非屏蔽完成設計，然后將其中的“非屏蔽”字樣全部替換成“屏蔽”，填入對應的屏蔽產品型號并添加等電位連接導體（接地導線）即可完成。對于６Ａ類以上等級的水平對絞電纜而言，采用屏蔽布線結構對于設計、施工和運維方面是比較理想的。在工程中，即使是對于僅僅只進行過非屏蔽施工的施工人員而言，只要進行了簡單的培訓，就能迅速地掌握屏蔽布線施工要領。從總體看，屏蔽布線施工的總時間并不會比非屏蔽布線系統更長。

——萊訊通信參編自《數據中心綜合布線技術應用白皮書》???

???
