萬兆對絞電纜布線

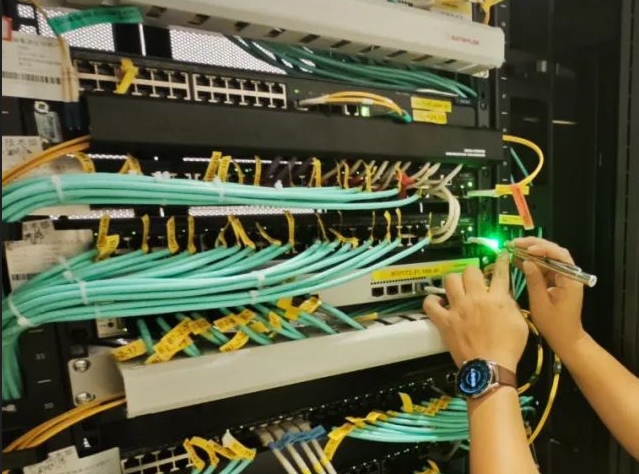

銅纜以太網，１０００Ｂａｓｅ Ｔ符合ＩＥＥＥ８０２．３ａｂ銅纜千兆以太網標準。每段１０００Ｂａｓｅ Ｔ網絡４對 電纜傳輸線路最長為１００ｍ，必須提供最低Ｄ級信道的傳輸性能。數據中心布線標準針對銅纜系統定義的最低性能類別要求達到６Ａ類／ＥＡ級，可向后兼 容支持Ｄ類性能。銅纜１０ＧＢａｓｅ Ｔ符合標準ＩＥＥＥ８０２．３ａｎ。由于Ｅ級／６類ＵＴＰ布線系統在１０Ｇ網絡應用中，鏈路長度限制為３７ｍ，因此布線系統通過等級的提升（ＥＡ類及以上），來保證線纜的傳輸距離達到１００ｍ，這也是北美ＴＩＡ ９４２Ａ標準和ＩＳＯ２４７６４標準對數據中心布線系統的最低等級要求。 ＩＳＯ／ＩＥＣＴＲ１１８０１ ９９０５提出的布線ＣｌａｓｓＦＡ，ＣｌａｓｓＩ和ＣｌａｓｓＩＩ等級要求，表明７Ａ類布線可滿足２５Ｇ網絡的應用需求，對于８．１類（ClassＩ）、８．２類（ClassＩＩ）布線系統需要考慮向下兼容６Ａ和７Ａ類布線系統的應用。下面列出網絡傳輸的速率對應于平衡電纜能夠 支持的傳輸帶寬，如表２-３０所示。

１０ＧＢａｓｅＴ的應用１０ＧＢａｓｅＴ傳輸將利用脈沖調幅（ＰＡＭ）技術，類似于已經被普遍用于千兆以太網的 １０００ＢＡＳＥＴ模式。１０００ＢＡＳＥＴ模式利用ＰＡＭ技術使用ＰＡＭ５進行編碼，每一對線雙工傳輸速率為２５０Ｍｂｉｔ／ｓ，信息流經過網卡壓縮編碼處理后的工作帶寬大約為８０ＭＨｚ。１０ＧＢＡＳＥＴ則建議利用ＰＡＭ５或者ＰＡＭ１０技術進行編碼，實現每一對線的雙工傳輸速率為２．５Ｇｂ／ｓ，達到每一對線需要大約６２５ＭＨｚ的工作帶寬。綜合布線標準 ＴＩＡ ５６８ Ｂ．２ １０中定義了新型的電纜類別Ｃａｔ．６Ａ，要求每一對線的傳輸帶寬為６００ＭＨｚ，用于滿足１００ｍ信道長度。

針對于１０ＧＢａｓｅ Ｔ的對絞電纜傳輸，國際標準采用香農定律（Ｓｈａｎｎｏｎｓｌａｗ）來衡量 １０ＧＢａｓｅ Ｔ的信道傳輸能量。

在萬兆網絡中，６類布線系統電纜傳輸的距離僅能達到３７ｍ，很難滿足水平布線電纜的傳輸距離（信道１００ｍ）要求，因此不適合作為萬兆以太網的物理傳輸介質。對７類及以上等級的布線系統而言，電纜的終接采用ＲＪ４５或非ＲＪ４５的連接方式，并且在使用中需要考慮連接器件的兼容性，帶來了工程應用的復雜性。相比之下，６Ａ類布線系統保持了布線的通用性，并可充分滿足數據中心ＥｏＲ、ＴｏＲ等不同網絡架構需求。是當前１０ＧＢａｓｅＴ最為理想的傳輸介質。

對７類及以上等級的布線系統而言，電纜的終接采用ＲＪ４５或非ＲＪ４５的連接方式，并且在使用中需要考慮連接器件的兼容性，帶來了工程應用的復雜性。相比之下，６Ａ類布線系統保持了布線的通用性，并可充分滿足數據中心EOR、TOR等不同網絡架構需求。是當前１０ＧＢａｓｅＴ最為理想的傳輸介質。

在ＩＳＯ／ＩＥＣ／ＪＴＣ１／ＳＣ２５／ＷＧ３制訂的通用布線標準中，ＣｌａｓｓＩＩ和ＣｌａｓｓＩ等級信道可通過使用８．２類和８．１類組件實現信息傳輸，并且要求分別兼容ＥＡ級和ＦＡ級布線系統的應用。８類布線系統的每一對線傳輸帶寬為２０００ＭＨｚ。８．１類組件被規定成向前兼容６Ａ類，以支持８針的ＩＥＣ６０６０３ ７ ８１（ＲＪ４５接口）連接頭。ＩＥＥＥ２５Ｇ／４０ＧＢａｓｅ Ｔ標準提出采用８類布線，并將ＲＪ４５連接頭作為設備接口連接頭模塊（ＭＤＩ連接頭），可確保２５Ｇ／ ４０ＧＢａｓｅ Ｔ能通過自動協商與之前的ＩＥＥＥＢＡＳＥ Ｔ應用（包括１０ＧＢａｓｅ Ｔ、１０００ ＢＡＳＥ Ｔ、１００ＢＡＳＥ ＴＸ）進行互操作。除了經濟優勢，還具有升級過程中自動協商的便利 性和靈活性，這也是使用對絞電纜布線系統廣泛應用于以太網的關鍵原因。

——萊訊通信參編自《數據中心綜合布線技術應用白皮書》???

???
